2025 12 04 印度打造「多萊拉半導體城」,挑戰全球晶片供應鏈

https://asia.nikkei.com/business/tech/semiconductors/india-builds-semicon-city-as-heart-of-chipmaking-sector

這則新聞描繪了印度在半導體領域的「大躍進」野心,試圖將一片荒地打造成比新加坡還大的「半導體城」,並吸引了塔塔集團(Tata)與台灣力積電(PSMC)的技術合作。

以下是針對這篇 Nikkei Asia 報導的新聞分析:

新聞分析:印度打造「多萊拉半導體城」,挑戰全球晶片供應鏈

1. 新聞履歷 (Metadata)

  • 標題: 印度打造“半導體城”,使其成為晶片製造業的中心 (India builds 'Semiconductor City' to become hub for chipmaking)

  • 來源/作者: Nikkei Asia / 岡部剛典 (Takanori Okabe)

  • 發布時間: 2025年12月4日 06:16 JST

  • 關鍵詞: 多萊拉特別投資區 (Dholera SIR)、塔塔電子 (Tata Electronics)、力積電 (PSMC)、前端晶圓廠 (Front-end Fab)、東京電子 (TEL)、富士膠片 (Fujifilm)


2. 核心摘要 (Executive Summary)

本報導詳述了印度古吉拉特邦(Gujarat)正在建設的一座巨型新城——多萊拉特別投資區 (Dholera SIR),其核心目標是成為印度的「半導體城」。

  • 宏大願景與基礎設施:

    • 多萊拉規劃總面積達 920 平方公里(大於新加坡),預計容納 200 萬居民

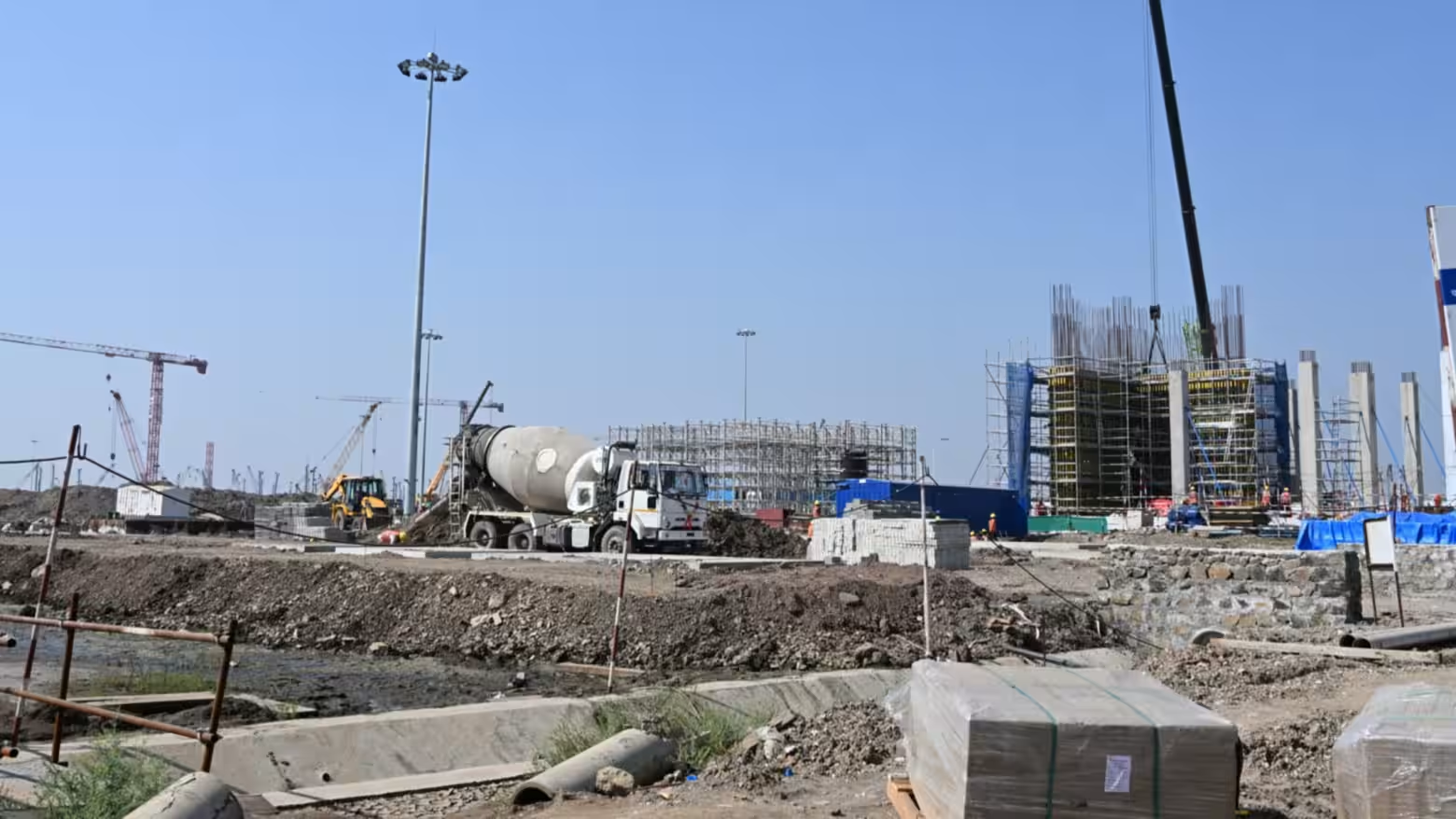

    • 2016 年啟動的第一階段(22.5 平方公里)已完成部分道路、水電建設,未來將包含住宅、商業、醫療與學校等完整機能。

  • 核心項目:塔塔-力積電晶圓廠:

    • 塔塔電子 (Tata Electronics) 是該城的定海神針,將投資 9,100 億盧比(約 100 億美元) 建設印度首座前端晶圓廠

    • 技術來源: 合作夥伴為台灣的 力積電 (PSMC),提供關鍵的生產技術支援。

    • 規模: 目標月產能 5 萬片晶圓,創造 2 萬個就業機會,預計 2-3 年內 投產。

  • 供應鏈群聚效應:

    印度政府已批准全國新建 10 家晶片工廠,總投資達 1.6 兆盧比,多萊拉是核心樞紐。

    • 日本企業進駐: 東京電子 (Tokyo Electron) 將設立支援中心協助設備安裝與培訓;富士膠片 (Fujifilm) 投資數十億日圓建廠生產半導體化學品(去除雜質用)。

    • 生活配套: AJU 集團已開設日式餐廳並計劃建酒店,服務日益增多的日本僑民。

3. 深度架構分析:產業可行性解碼 (Structural Analysis: Feasibility Decoding)

這篇文章展示了印度「莫迪經濟學 (Modinomics)」的典型特徵:國家意志驅動的基建 + 本土財閥 (Tata) + 引進外國技術 (PSMC/Japan)。但我們需要用半導體產業的邏輯來檢視其可行性:

A. 「力積電模式」的技術定位 (Technology Positioning of PSMC Model)

  • 塔塔選擇力積電而非台積電,是一個非常務實但有局限的選擇。

  • 技術層級: 力積電擅長的是 成熟製程 (Mature Nodes),如 28nm, 40nm, 55nm。這意味著多萊拉生產的晶片將主要用於汽車、家電、電源管理 (PMIC),而非先進的 AI 或手機晶片。

  • 戰略意義: 這符合印度的需求。印度是汽車和家電大國,先求「有」再求「好」。這座晶圓廠的成功率比之前富士康-Vedanta 試圖直接切入 28nm 的計畫要高得多,因為有 PSMC 的具體技術轉移。

B. 基礎設施的終極考驗 (Infrastructure Stress Test)

  • 水電供應: 半導體廠是水電怪獸。多萊拉位於古吉拉特邦(莫迪的家鄉),雖然政治支持度高,但該地區氣候乾燥。

  • 隱憂: 文中提到「供水設施已建成」,但晶圓廠需要的是極度穩定的超純水 (Ultrapure Water)絕不斷電的工業用電。印度電網的穩定性是惡名昭彰的。如果電壓閃爍(Dip),整批晶圓就會報廢。這是多萊拉能否成為真正科技城的最大物理瓶頸。

C. 人才的「軟基建」

  • 硬體可以花錢買(TEL 的設備),但操作設備的人才難買。

  • 東京電子的角色: TEL 在當地設培訓中心至關重要。這顯示日本供應商看到了長期的服務商機。然而,要培養出一批能維持高良率的製程工程師 (Process Engineers),通常需要 5-10 年的經驗累積。印度初期可能需要大量依賴台灣和日本的「外籍傭兵」。


4. 潛在調查方向 (Areas for Further Investigation)

  1. 力積電的具體獲利模式:

    • 力積電是單純的IP 授權 (Fab IP) 還是有股權投資?黃崇仁(力積電董座)曾表示是「Fab IP」模式,即幫印度蓋廠、轉移技術收權利金,但不承擔營運虧損。這對力積電是低風險高回報,但對塔塔來說,意味著必須獨自扛起良率爬坡的巨額虧損。
  2. 用水來源的具體方案:

    • 調查多萊拉的供水是來自海水淡化還是長距離輸水?古吉拉特邦近年有乾旱紀錄。如果有海水淡化廠的標案,這對水處理公司(如栗田工業、Veolia)是商機。
  3. 目標客戶 (Off-takers) 是誰?

    • 這座廠生產的 5 萬片晶圓賣給誰?是塔塔自家的 Tata Motors(汽車晶片)?還是印度政府會強制要求手機組裝廠(如 Apple, Samsung)採購部分「印度製造」的晶片?如果沒有明確的出海口,產能利用率將成問題。
  4. 美光 (Micron) ATMP 廠的進度對比:

    - 美光也在古吉拉特邦建封測廠 (ATMP)。封測廠的技術門檻較低,通常是前哨站。觀察美光廠的招工和運營情況,可以作為塔塔晶圓廠能否順利投產的先行指標
